当我们仰望星空
可曾想过
那些穿越浩瀚宇宙来到地球的射线
有一天也能为我们守护脚下的土地？
近日
湖北省宜昌市夷陵区水利和湖泊局
在沙坪水库
完成了一次特别的“体检”——
引入宇宙射线缪子成像技术
对这座运行四十余年的大坝
开展内部结构探测
该技术的应用
究竟如何给水库大坝做“体检”？
让我们一探究竟
缪子透射成像原理图
给大坝拍“CT”
宇宙射线缪子成像技术
是一种利用宇宙射线产生的
高能缪子粒子
对大型结构进行内部探测的
无源成像方法
宇宙射线进入地球大气层后
会产生大量次级粒子
其中缪子具有较强的穿透能力
可穿透数十米甚至数百米厚的
岩土或混凝土结构
通过探测不同方向缪子穿过目标后的
通量、轨迹或散射信息
并结合反演算法重建其内部密度分布
可以获得类似CT扫描的内部结构图像
实现对大型工程结构内部状态的
可视化探测
一旦坝体内部出现
空洞、疏松区、渗流通道
或材料流失区域
其密度会明显低于周围结构
缪子通过该区域时衰减较小
在成像图中就会显现出异常区域
通过长期监测
还能跟踪坝体内部结构变化趋势
为大坝安全评估提供重要依据

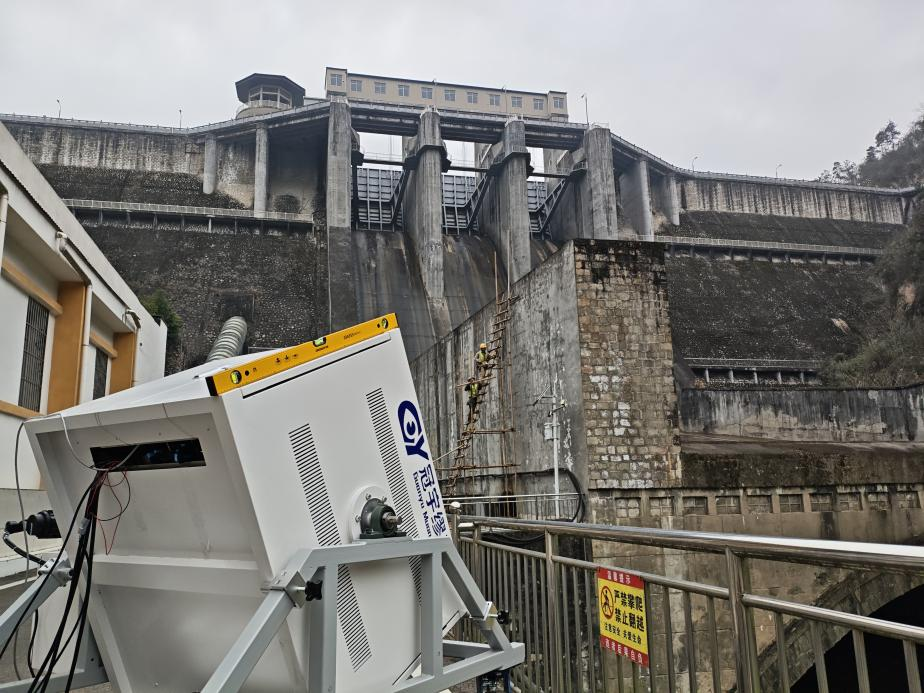

缪子透射成像系统工作现场
缪子成像的突出优势
相比传统探测手段
缪子成像有三大突出优势
①非接触式探测
无需在坝体内部钻孔
只需在坝体周边或廊道中布设探测设备
即可开展监测
对工程结构影响小、实施条件灵活
②绿色无干扰
不需要人工辐射源
对环境和工程结构没有任何干扰
可以长期连续运行
③穿透能力强
缪子具有极强的穿透能力
可以探测厚度较大的混凝土或岩土结构
对传统探测技术难以覆盖的深部区域
具有独特优势
水库大坝安全
事关千家万户的生命财产安全
我们期待
更多前沿科技加速落地应用
护航每一座水库大坝的
安全稳定运行
