川观新闻记者 唐泽文 发自北京

8月24日，北京。小米召开了一场很受关注的技术沟通闭门会。

闭门会我在现场，很有意思：没有那种旗舰手机发布时体育馆里的欢呼雀跃，大家反而格外冷静。

台上站着的是小米玄戒芯片负责人朱丹，他这次发布的是三枚芯片：玄戒O3、玄戒O100、玄戒D100。

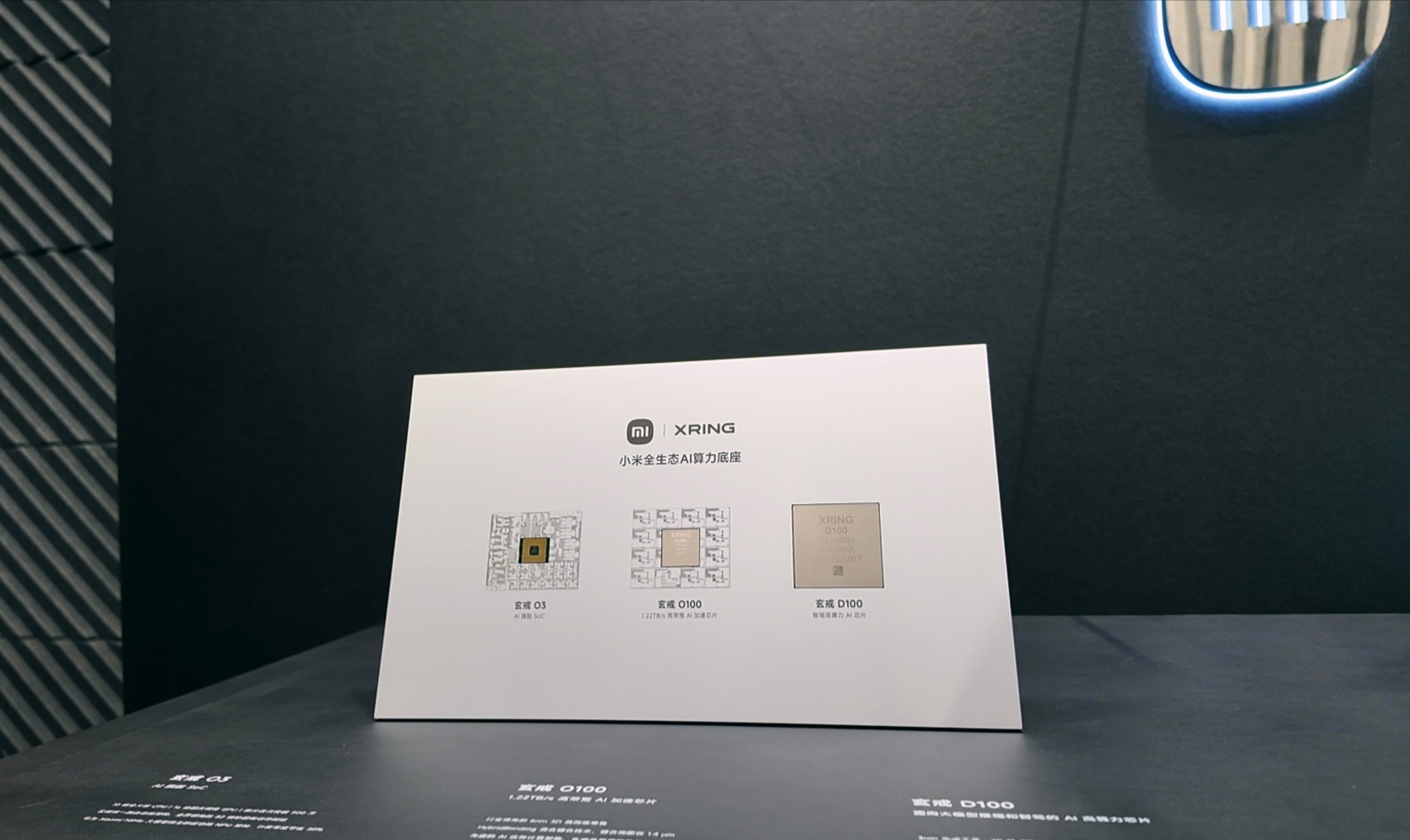

新发布的三款芯片

会后，雷军在微信公众号上说了一段话——小米重启大芯片研发已经五年多，累计投入超过210亿元，团队近3000人。

五年前，雷军决定重新踏上这条曾让小米折戟过一次的路。

今天，O3已经规模量产，安兔兔跑分522万，是全球首个突破500万分的移动旗舰平台，9月将随Xiaomi18Fold首发；O100是6nm端侧AI加速芯片，通过3D晶圆堆叠实现1.22TB/s的带宽；D100是国内首个3nm智驾AI芯片，专为自动驾驶而生。

三颗芯片，分别瞄准手机、端侧AI、智能驾驶——这恰好是AI时代三个最核心的算力战场。

很多人在问：不就是又一家公司发布了几款芯片吗？至于这么关注？

要回答这个问题，我们得先把芯片这件事，从那些晦涩的术语里打捞出来。

设计与制造：一栋大厦的图纸和地基

普通人最容易混淆的，就是“芯片设计”和“芯片制造”。

打个比方。芯片设计，是建筑师画图纸——决定这座楼有多少层、房间怎么排布、电梯装在哪、水电管线怎么走。设计师要在一张指甲盖大小的硅片上，规划出百亿个晶体管的位置。

每一根铜线的粗细、每一块区域的供电，都要精确到纳米级别。这是一个极度烧脑的智力活，用到的工具叫EDA（电子设计自动化），核心软件目前仍被美国的三家公司牢牢掌握。

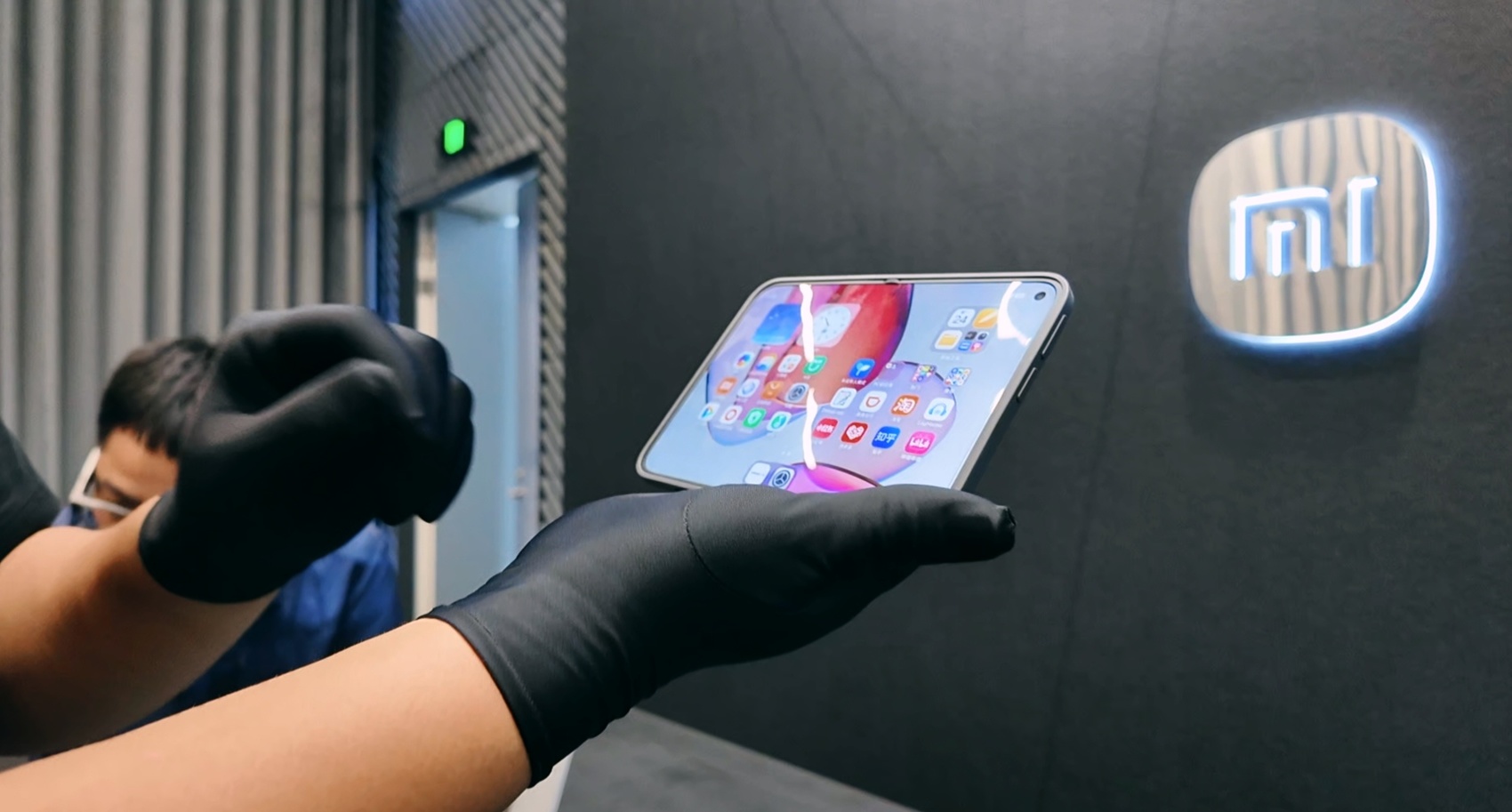

搭载新芯片的手机样机

芯片制造，则是施工队按图纸盖楼——只不过这里的“砖”“水泥”是高纯度硅晶圆，“施工工具”是价值几亿美元一台的EUV极紫外光刻机。制造环节的难度在于：你要在一片硅片上反复进行光刻、刻蚀、镀膜……上千道工序。全球最顶尖的“施工队”只有一家——台积电，它手里握着全球最先进制程90%以上的份额。

几十年前，芯片行业没有“设计”和“制造”的分工。英特尔、三星、德州仪器都是自己设计、自己建厂、自己封装。

1987年，台积电成立，开创了代工模式——你只管设计，我来帮你造。

这一下把行业的门槛生生劈开了两半：设计公司从此如雨后春笋般冒出来，高通、英伟达、AMD、联发科，包括今天的苹果、华为海思、小米，都是这条路的受益者。

分工的好处显而易见——设计公司不必承担动辄百亿美元的建厂成本，可以把全部智力砸进架构创新；代工厂则靠规模效应摊薄成本，在工艺上死磕到底。

但它也埋下了一个隐患：当有人在中间画一条线，设计和制造之间就可能成为卡脖子的断点。

2020年之后发生的事情，我们都不陌生。华为海思曾经设计出麒麟9000这样与苹果A系列、骁龙8系并驾齐驱的顶级系统级芯片，但一夜之间，台积电不能为它代工了。

图纸画得再精妙，没有工厂能造出来，也是一张白纸。这一课，让我们整个产业刻骨铭心。

所以今天小米发布的玄戒系列，严格意义上是“自主设计、全球代工”的产物。这一点必须诚实地说清楚：它是中国在芯片设计领域的突破，而非制造领域的。

但这绝不是贬低设计能力的价值。能画出3nm这张图纸的公司，全世界一只手数得过来。

全球坐标下的中国芯片：我们站在哪里？

要看清今天中国芯片在全球的真实位置，先看数据。

2026年，全球芯片市场规模预计突破1.5万亿美元，这里面预计美国企业拿下了超一半的全球份额，我们大概6%。

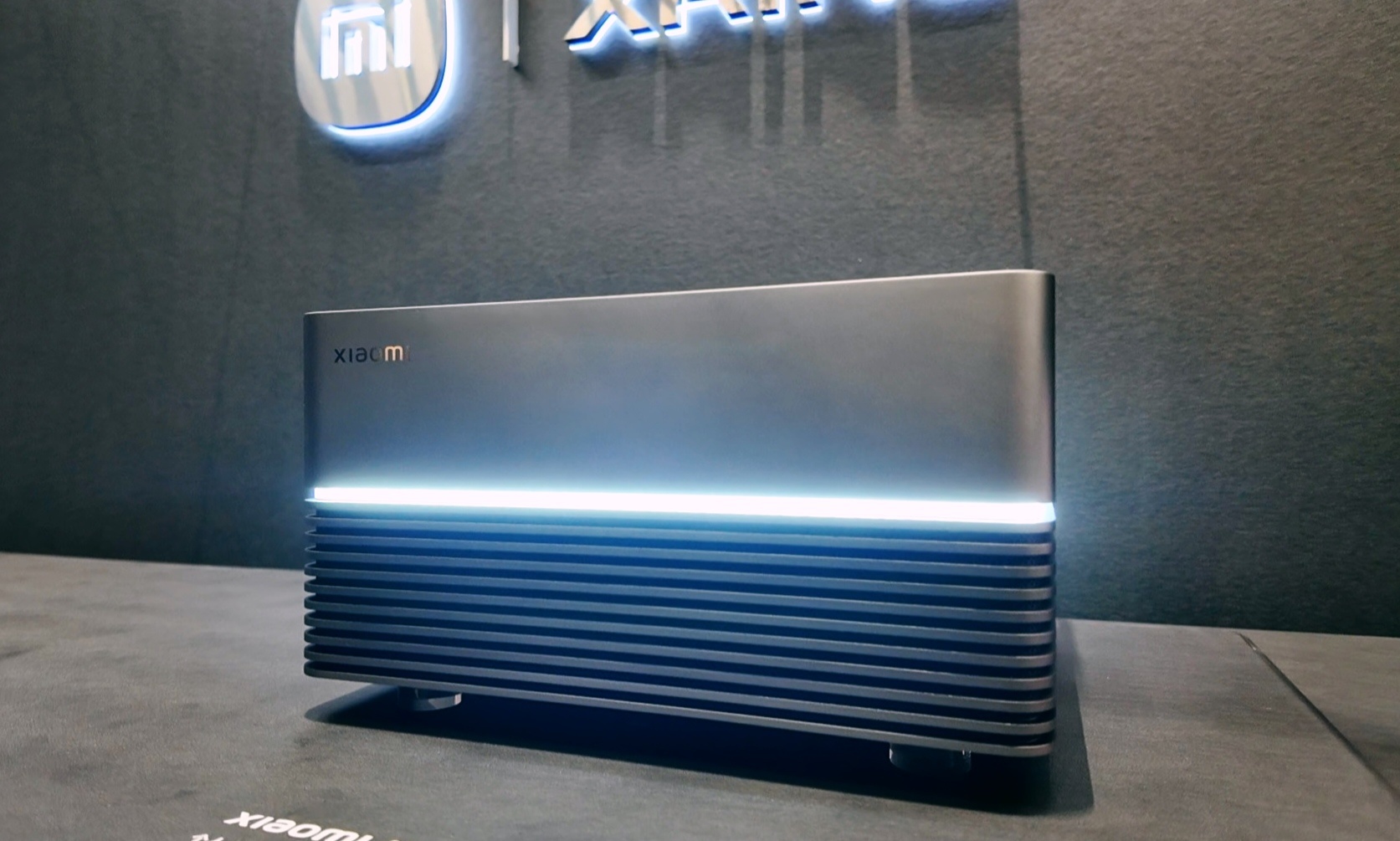

搭载新芯片的桌面终端样机

6%的数据不能简单概括为少。在这里面，我们有短板，也有长板。

第一个长板，是先进封装和成熟制程。

在芯片产业链中，封装测试曾经被认为是“劳动密集型”的低端环节，但随着Chiplet（小芯片）和3D堆叠技术的兴起，先进封装已成为延续摩尔定律的关键路径。在这个领域，中国企业已经做到了全球第一梯队。

更关键的是成熟制程。2026年，中国成熟制程（28nm及以上）产能已占全球30%。而一辆新能源汽车需要数百颗芯片，99%是成熟制程；家电、工业控制、物联网，同样依赖成熟制程。

TrendForce预测，到2030年中国将掌握全球超过一半的成熟制程产能。

换个角度看，这不是“低端”，而是制造业体系的“粮食安全”。

第二个长板，是国产AI芯片的本土替代。

2025年，中国AI芯片市场发生了格局性变化：华为昇腾全年出货81.2万颗，国产芯片整体份额飙升。

在政务、国企、运营商等市场，昇腾份额已超过70%。尽管这一格局部分得益于美国出口管制的“助攻”，但硬件出货量的实打实增长，说明国产AI芯片已跨过了“能用”的门槛，正在走向“好用”。

全球半导体企业研发支出占营收的比重，美国约15%，欧洲约14%，日本约8.5%，我们已达到10%。这是一个极具指标意义的数字——它意味着中国芯片产业已经从“买产能、买技术”的阶段，进入“拼研发、拼原创”的阶段。

小米五年投入210亿，就是这股浪潮中的缩影。

有长板，也有鸿沟。

第一道鸿沟，也是最深的一道，是高端光刻机。

上海微电子的28nm浸没式DUV光刻机今年才完成首批批量交付，距离EUV支撑的2nm制程，中间隔着至少三代的代差。这不是靠砸钱就能在三年内填平的差距，它需要整个精密制造体系的跃迁。

第二道鸿沟，是EDA软件和核心IP。

芯片设计用到的工业软件，全球几乎被美国三巨头垄断；芯片架构中最核心的CPU/GPU IP（指令集、核心架构），ARM、Imagination等海外公司仍占据主导地位。

把这些长板和鸿沟拼在一起，你就会看到我们芯片产业在2026年的真实坐标——不是一穷二白，也不是天下无敌；我们在成熟制程和封装上已站稳脚跟，在AI芯片和设计能力上快速逼近，但在最顶层的制造设备、EDA工具和先进工艺上，仍有一段艰难的追赶之路。

“水大鱼大”和“日拱一卒”

理解了这个全局坐标，我们才能真正看懂小米发布玄戒三芯的意义。

很多人说，小米用的是台积电代工，又不是国产制造，有什么值得吹的？个人理解，这种说法过于片面。

打个形象的比方：如果把中国芯片产业的突围比作一场攻坚，华为走的是“修自己的高速公路”的路线——从设计到制造到EDA到材料，全链路自研，用国产供应链构建战略纵深。这条路最难、最慢，甚至有些悲壮，但它解决的是“万一别人封路了我们还能走”的问题。

而小米走的是另一条路：“借别人的高速公路，练自己的赛车技术。”

在规则允许范围内，小米用台积电最先进的3nm工艺，锤炼自己的架构设计能力、软硬协同能力、AI算力调度能力。五年、210亿、3000人，这些投入最终沉淀下来的，是一支真正设计过、流片过、量产过、迭代过3nm芯片的工程师队伍，是一套从手机芯片到AI芯片再到智驾芯片的完整方法论。

这两件事，都得有人干。

如果只有人修路、没有人练车，路修好了没人会开；如果只有人练车、没有人修路，哪天别人不让你上路了就彻底抓瞎。

小米做的事情还有一层独特的价值——它在用市场化的方式验证中国芯片设计的全球竞争力。

过去几年，中国的芯片创业很大程度上依赖政策驱动和国产替代红利，很多芯片做出来“不愁卖”，因为有政府订单、有国企采购兜底。这种模式在起步阶段是必要的，但它容易让人产生错觉：东西到底好不好，市场其实没有给出真实答案。

小米不一样。

它的芯片必须经得起消费者的检验——发热吗？卡顿吗？续航够吗？如果玄戒O3不好用，小米手机的市场口碑和销量就会立刻付出代价。

能在开放市场上打赢的芯片，才是真正有生命力的芯片。

最后，我想回到一个更广的视角——“水大鱼大”。

所谓“水”，是市场规模、是产业链配套、是人才积累、是政策支撑；所谓“鱼”，是那些在潮水里的企业。

2026年的中国芯片产业，正处在这样一个“水大鱼大”的时刻。

从水的角度看——中国是全球最大的芯片消费国；中国拥有全球最完整的制造业体系；中国每年毕业的工科生数量超过所有发达国家总和；国家层面的政策投入、产业园区，已经形成了一个从设计到制造到封测到材料设备的完整产业生态。

从鱼的角度看——华为在全链路上硬啃硬骨头，中芯国际在制造端一步步往前挪，长电通富在封装上做到全球领先，寒武纪、地平线在AI芯片赛道上冲锋，小米这样的消费电子巨头也开始带着市场和资金杀入设计环节。这些鱼大小不一、路线各异，但都在同一片水里游动。

个人认为，看待我们芯片产业的一个合理态度是：不妄自尊大，以为发布几款芯片就全球领先了，无视光刻机、EDA这些真实差距；也不妄自菲薄，看到还在用台积电代工就冷嘲热讽，看不到设计能力突破的战略价值，看不到人才和经验的长期沉淀。

实事求是，相信“日拱一卒”的笨功夫，我们能走得更远。
